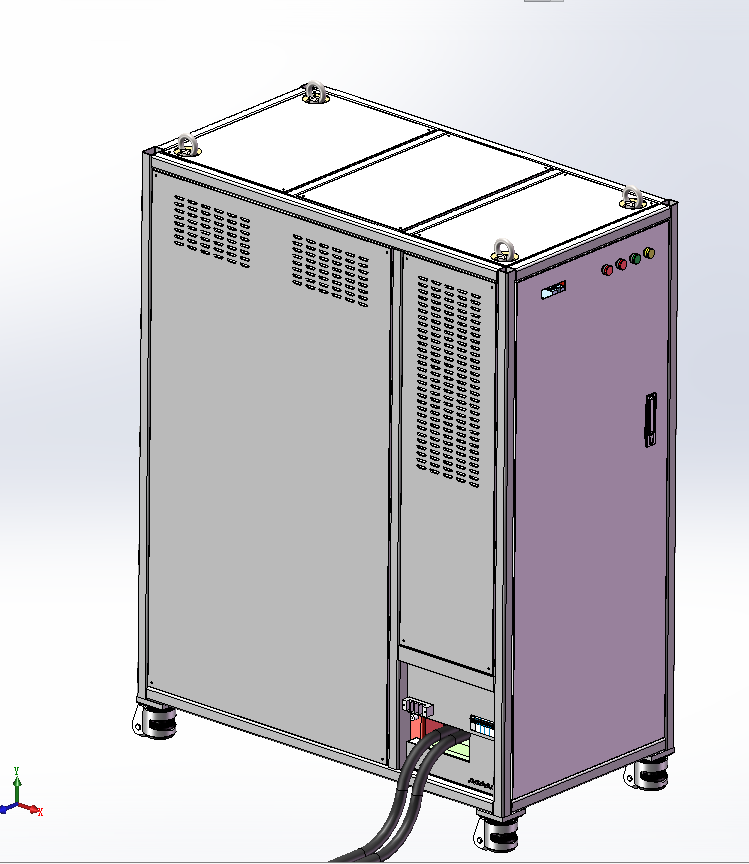

20kV高功率脉冲电源系统采用模块化设计,模块应集成充电、储能电容器、开关、泄放、数据采集、状态检测等组件,使得模块外接线缆最少化;模块除连接负载的高压同轴电缆外不含其它高压外接线缆;模块中的储能电容器选用金属化膜电容器,主开关选用固体半导体开关。
主要技术指标:
模块工作电压 | 0.5 kV~20 kV |
单组能源模块工作储能 | 330 kJ |
充电时间 | <100s |
充电电压误差 | 小于±5‰ |
放电电压测量精度 | <3% |
放电电流测量精度 | <3% |
外形尺寸 | <3% |
工作电流 | 最高允许峰值工作电流不小于230kA(负载短路时),在放电电压20kV,负载为电感值65±1μH,电阻值25±1mΩ时(模块与负载间通过10m长高压同轴电缆连接),放电电流上升沿为500±50 μs(0~100%),峰值电流为80±5kA |
应用场合 | 各种高压充电场合均可使用 |
