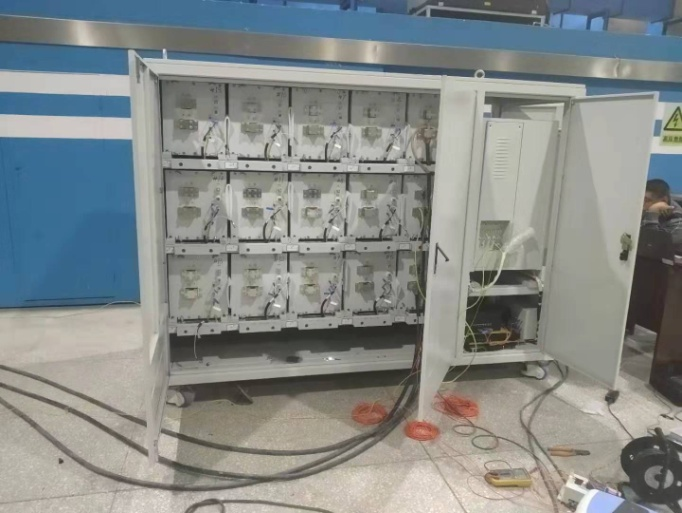

产品概述
通过上位机控制充电机给PFN模块充电,达到设定电压后,充电系统断开。总触发板按照上位机设定的时序或外部位置检测信号来触发PFN模块给电磁线圈放电。整个充电、触发、录波、泄能等过程由上位机统一控制。电源系统实现以下功能:
1、充电机能够在预定时间将电容模块充至设定参数且满足一定的充电精度;
2、电容模块充电电压,放电时序任意可调;
3、充电机能够自动识别故障并泄能放电;
4、电源系统结构紧凑、布局合理、具有较强的电磁兼容性。
主要参数
充电机 | |
额定充电电压 | 3kV |
充电电压重复精度 | 5‰ |
充电机功率 | 45kW |
充电电流 | >15A |
充电时间 | <20S |
储能及触发放电单元 | |
系统总储能 | 311kJ |
系统储能密度 | 0.6MJ/m3 |
单模块电流重复精度 | 优于1% |
放电电流录波 | 15路,200k采样率,12bit分辨率,录波时间10ms |
模块触发时序 | 连续可调 |
放电开关 | 晶闸管开关 |
典型应用
电容冲击测试、电感冲击测试、特殊行业瞬时冲击等。
