无功补偿装置
无功补偿装置是用来防止电容器、电抗器及一次回路和二次回路的普通的高压柜。 提高用电质量，改善设备运行条件，可保证设备在正常条件下工作，这有利于安全生产。可节约电能，降低生产成本，减少企业的电费开支。能提高企业用电设备的利用率，充分发挥企业的设备潜力。可减少线路的功率损失，提高电网输电效率。本装置主要用于变压器空/负载试验。

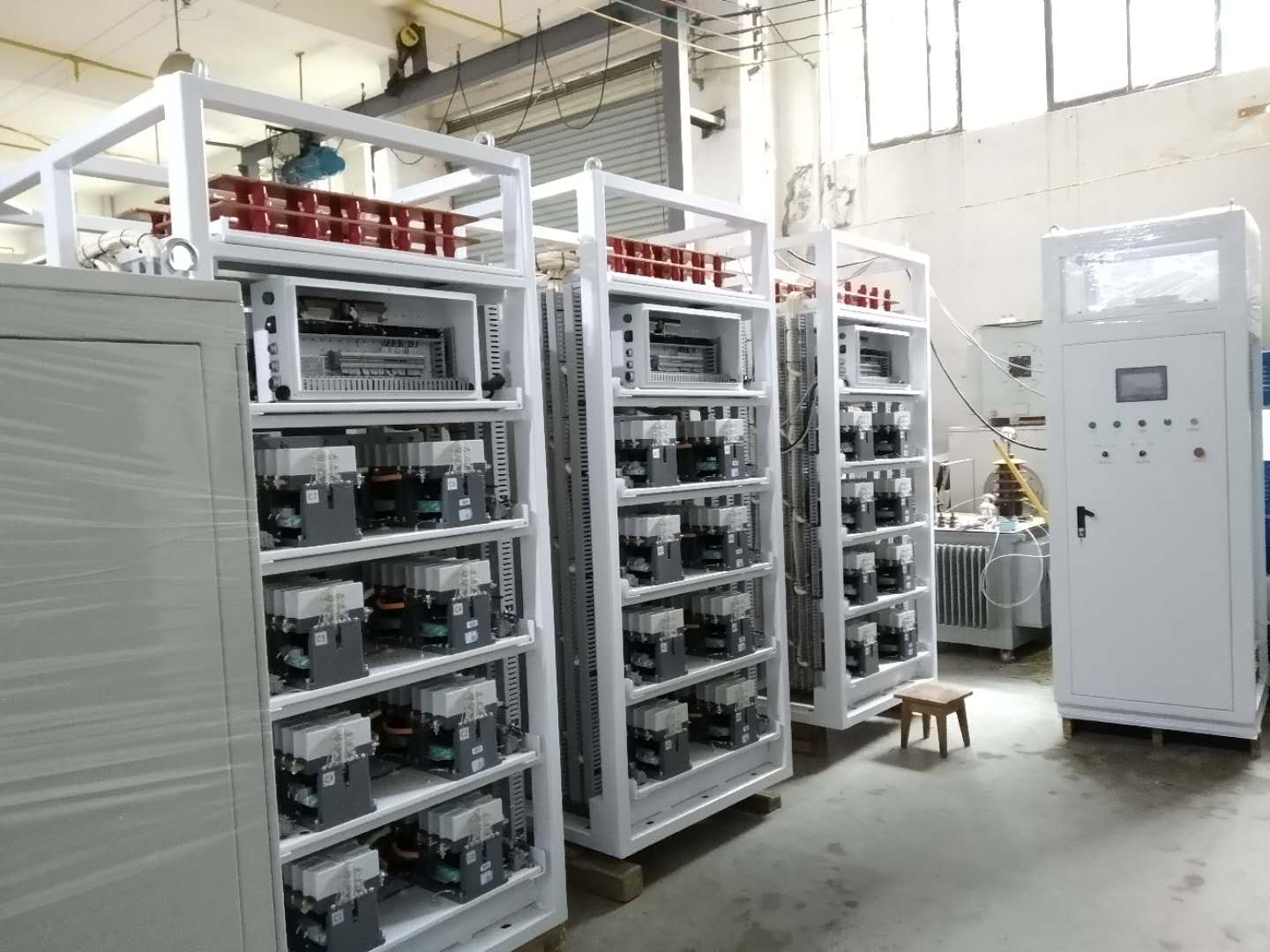

无功补偿装置的电路示意图如图1所示。在变压器低压端，本装置采用晶闸管和接触器组成的复数个静态无能耗接触器组组成组合式投切开关，采用一个晶闸管投切多路电容器组。N路接触器组共用一条电容投切回路，且投入过程采用等电压或零电压投入，再加上限流电感和续流开关的作用，降低了电容投切支路的涌流，增大了单一投切回路的电容投切能力，减少了接触器组总回路数，降低了系统成本。
无功补偿装置电路示意图
