大电流晶闸管串联电路中，要求触发脉冲应保证晶闸管元件的导通时间趋于一致，需保证各个阀片的平衡均压，应有过压保护措施及做好高低压间的隔离等。所以根据能源组件放电开关采用多片晶闸管阀片串联形式的高可靠性技术要求，多阀片晶闸管的同步触发、静态均压、动态均压和过压保护对其长期高可靠运行至关重要，本触发装置采用了高可靠性及高同步性的脉冲变压器的驱动方式，用脉冲变压器实现前级触发电路与主电路之间的隔离，再配合多种保护电路组成。

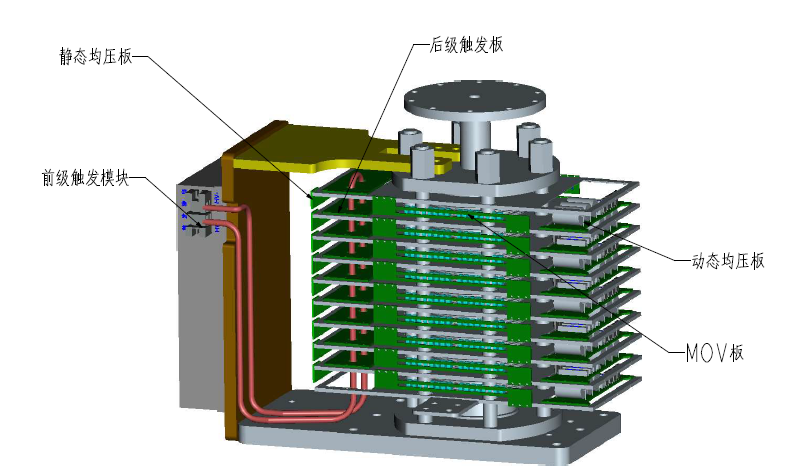

在采用晶闸管串联作为开关的放电回路中，前级触发脉冲产生回路与后级各晶闸管对应的触发回路通过触发脉冲变压器进行隔离，产生晶闸管在脉冲放电触发时所需的脉冲驱动电流信号，同时，每个晶闸管对应的有动静态保护、动态均压保护、正反向电压限制保护电路，可保证整个装置的高同步触发及高可靠性安全运行，结构如下图
