项目概述

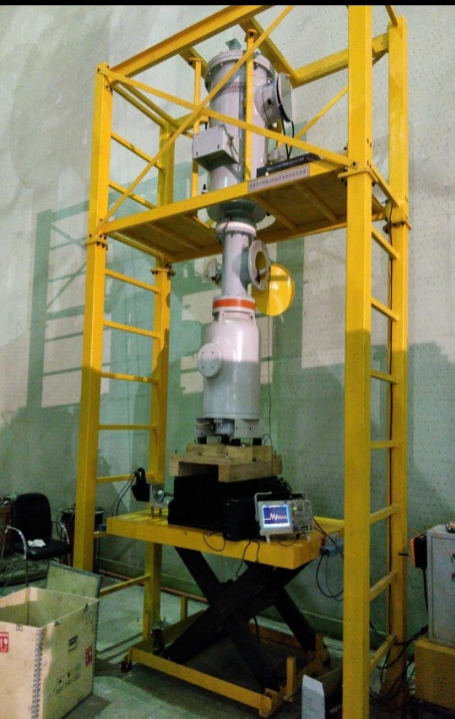

本项目研制纳秒级的冲击电压发生装置,一方面,在高压情况下考核互感器的传递特性,实现对保护装置的过电压保护;另一方面,可用于电子式互感器隔离开关开合容性小电流试验的标准化,形成输出恒定的标准设备,对电子式互感器产品进行考核,后期也可形成小型化的设备,用于电子式互感器的性能检测实验或者现场调试。
整体试验系统主体回路由三个部分组成,由高频高压脉冲电源、高压储能脉冲功率电容器、脉冲形成开关和陡化器以及脉冲成形网络和传输线。
(1)脉冲功率储能高压电容器充电电源采用高频高压变压器结构,与储能脉冲电容采用一体化结构设计,大大减小脉冲功率储能电容器及高压电容器充电电源的整体结构尺寸。
(2)脉冲形成开关决定于脉冲发生器输出脉冲的上升时间、波形和幅值,采用火花间隙闭合开关或新型快速闭合脉冲开关。
(3)为产生持续时间大于100ns的矩形脉冲,考虑输出脉冲的上升时间,需进一步设计脉冲成形网络和输出线,根据最终详细参数设计系统各部件主要参数指标。
技术指标
冲击电压 | 大于20kV |
波形时间 | 波前时间10×(1±20%)ns,波尾时间(半波值时间)大于100ns |
冲击发生器 | 采用罐式封装 |
负载 | 为GIS用电容式电压互感器,在高频下呈容性负载 |
应用场合 | 用于电子式互感器的性能检测实验或者现场调试 |
